Wiertło walec: płaskie, zaokrąglone i ścięte walce diamentowe
Walce diamentowe MDT w katalogu DrillStom różnią się zakończeniem głowicy i jej długością. Są walce płaskie 835, 836 i 837, zaokrąglone 880, 881 i 882 oraz ścięte cylindry 885 i 886. Zestawiamy średnice, długości i chwyty.
Aneta Borowiak
Współwłaścicielka DrillStom ·
Wiertło walec to głowica w kształcie cylindra. W katalogu DrillStom walce mają trzy odmiany zakończenia: płaskie, zaokrąglone i ścięte, a w każdej kilka długości głowicy. Wszystkie są diamentowe, produkcji MDT, i są na stronie wiertła walec.
Walce płaskie i wersje KR
Walce płaskie 835, 836 i 837 różnią się długością części pracującej: 4,0 mm, 6,0 mm i 8,0 mm. 837L to walec bardzo wydłużony, z częścią pracującą 10,0 mm.
| Figura | Nazwa | Średnice (FG) | Część pracująca | Gradacje (FG) |
|---|---|---|---|---|
walec krótki | 008–018, 6 średnic | 4,0 mm | K1, K3, K4, K5 | |
walec krótki z zaokrąglonymi krawędziami | 008, 010, 012, 014 | 3,0–4,0 mm | K0, K1, K3, K4 | |
walec średni | 010–018, 5 średnic | 6,0 mm | K0, K1, K3, K4, K5 | |
walec średni z zaokrąglonymi krawędziami | 010, 012, 014 | 6,0 mm | K0, K1, K3, K4 | |
długi walec | 010–018, 5 średnic | 8,0 mm | K0, K1, K3, K4, K5 | |
walec z zaokrąglonymi krawędziami | 012, 014, 016 | 8,0 mm | K0, K1, K3, K4, K5 | |
bardzo wydłużony walec | 014 | 10,0 mm | K3, K4 | |
walec z nasypem tylko na czubku | 012, 014, 016 | 1,5 mm | K3 |
Walec 839 ma nasyp diamentowy tylko na czubku, stąd część pracująca 1,5 mm.
KR to nie walec zaokrąglony
Litery KR oznaczają w katalogu DrillStom walec z zaokrąglonymi krawędziami, np. 836KR. Walce zaokrąglone to osobne figury o innych numerach: 880, 881 i 882. Przy zamówieniu sprawdź numer, a nie tylko słowo „zaokrąglony” w nazwie.
Walce zaokrąglone i cylindry ścięte
Walce zaokrąglone 880, 881 i 882 mają część pracującą 6,0 mm, 8,0 mm i 10,0 mm. Cylindry ścięte 885 i 886 mają 8,0 mm i 10,0 mm.
| Figura | Nazwa | Średnice (FG) | Część pracująca | Gradacje (FG) |
|---|---|---|---|---|
krótki zaokrąglony walec | 010, 012, 014 | 6,0 mm | K0, K1, K3, K4, K5 | |
średni zaokrąglony walec | 010–018, 5 średnic | 8,0 mm | K0, K1, K3, K4, K5 | |
długi zaokrąglony walec | 012, 014 | 10,0 mm | K0, K1, K3, K4, K5 | |
ścięty średni cylinder | 010, 012, 014, 016 | 8,0 mm | K0, K1, K3, K4, K5 | |
ścięty długi cylinder | 010, 012, 014, 016 | 10,0 mm | K0, K1, K3, K4, K5 | |
średni zaokrąglony walec, linia ZirconIT | 014 | 8,0 mm | bez oznaczenia |
Z881 należy do linii ZirconIT, którą katalog DrillStom przeznacza do opracowania tlenku cyrkonu. Więcej o niej w tekście wiertła do cyrkonu.
Walce na kątnicę i prostnicę
835 walec krótki: RA, średnice 008, 010 i 012, część pracująca 4,0 mm, K3.
836 walec średni: RA, średnice 009, 010, 012 i 014, 6,0 mm, K3 i K4.
837 długi walec: RA, średnice 008, 010 i 012, 8,0 mm, K1, K3 i K4.
880 krótki zaokrąglony walec: RA, średnice 010 i 012, 7,0 mm, K3 i K4.
881 średni zaokrąglony walec: RA, średnice 010 i 012, 8,0 mm, K3 i K4.
885 ścięty średni cylinder: RA, średnice 010 i 012, 8,0 mm, K3 i K4.
881 średni zaokrąglony walec: HP, średnica 022, 8,0 mm, K4, na sztuki.
Walce z węglika spiekanego są w osobnej kategorii: wiertła z węglika spiekanego.
Chwyty i gradacje
Chwyt FG ma średnicę 1,60 mm i pasuje do turbiny oraz do kątnicy przyspieszającej z uchwytem FG. Chwyt RA ma średnicę 2,35 mm i jest do kątnicy z zatrzaskiem. Więcej o tym, które wiertło pasuje do której końcówki, w tekście kątnica a turbina.
Gradację oznacza kolor pierścienia na chwycie, według normy na narzędzia diamentowe: K0 żółty, K1 czerwony, K3 niebieski, K4 zielony, K5 czarny. Legenda kolorów jest w tekście co oznaczają kolory na wiertłach.
Obroty według producenta
Według instrukcji używania MDT maksymalne obroty zależą od średnicy głowicy. Walce na turbinę i kątnicę mamy w średnicach do 018, więc limit wynosi dla nich 450 000 obr./min. Walec 881 na prostnicę ma średnicę 022, a dla średnic od 019 do 023 limit to 300 000 obr./min. Rzeczywiste obroty ogranicza też końcówka: wiertło nie może pracować szybciej, niż ona dopuszcza. Parametry pracy dobiera lekarz.

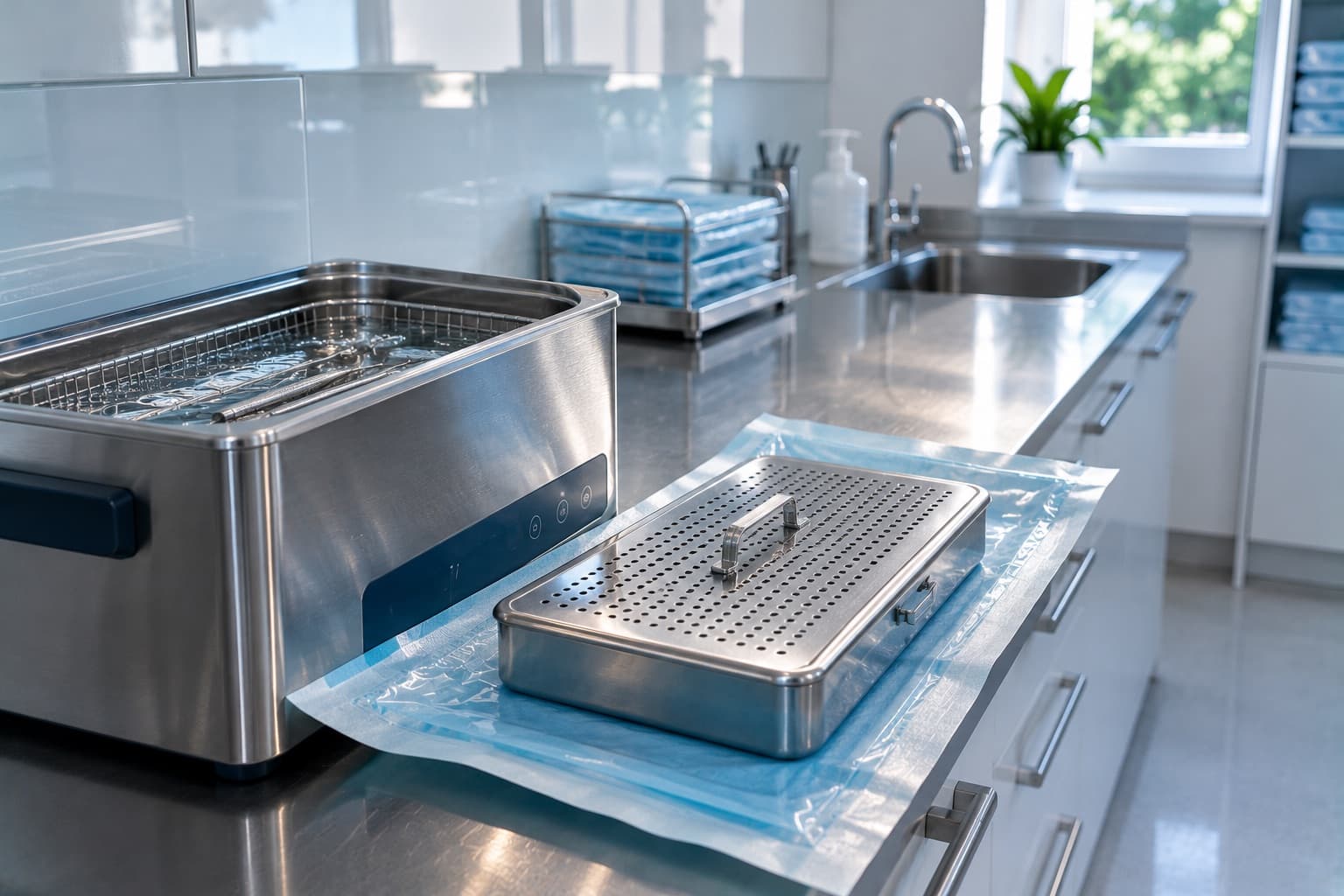

Opakowanie i sterylizacja
Wiertła diamentowe MDT w DrillStom są niesterylne i wielokrotnego użytku. Przed pierwszym i każdym kolejnym użyciem myje się je i sterylizuje; instrukcja producenta podaje autoklaw grawitacyjny, 134°C przez 6 minut. Wiertła na turbinę i kątnicę sprzedajemy w opakowaniach po 5 sztuk, wiertła na prostnicę na sztuki. Cenę za sztukę podajemy przy każdym produkcie.
Najczęstsze pytania
Czym różni się walec od walca zaokrąglonego?
Zakończeniem głowicy. Walce 835, 836 i 837 mają płaskie zakończenie, walce 880, 881 i 882 zaokrąglone. To osobne figury.
Co oznacza KR w 836KR?
W katalogu DrillStom KR to walec z zaokrąglonymi krawędziami. 835KR, 836KR i 837KR mają osobne numery katalogowe i odpowiadają długością walcom 835, 836 i 837.
Czym różnią się 835, 836 i 837?
Długością części pracującej: 835 ma 4,0 mm, 836 ma 6,0 mm, 837 ma 8,0 mm. 837L ma 10,0 mm.
Czy walec diamentowy jest na prostnicę?
Tak, średni zaokrąglony walec 881 w średnicy 022, gradacja K4. Sprzedajemy go na sztuki.
